เจาะลึก Ruijie CCTV Switch: โซลูชันเดินสายกล้องวงจรปิดเสถียร ไม่กระตุก ไม่หลุด

เจาะลึก Ruijie CCTV Switch : โซลูชันเดินสายกล้องวงจรปิดเสถียร ไม่กระตุก ไม่หลุด

ระบบกล้องวงจรปิดแบบ IP (IP Camera) ในปัจจุบันมีความละเอียดสูงตั้งแต่ 2K, 4K ไปจนถึง 8K ซึ่งต้องการการส่งผ่านข้อมูลวิดีโอ (Video Streaming) ที่ต่อเนื่องและมีอัตรา Bitrate สูงมาก หากเลือกใช้ PoE Switch ทั่วไปที่ไม่ได้ออกแบบมาสำหรับงานวิดีโอโดยเฉพาะ มักจะประสบปัญหากล้องภาพกระตุก สัญญาณภาพหลุดเป็นช่วงๆ (Frame Drop) หรืออุปกรณ์แฮงค์เมื่อมีการบันทึกภาพพร้อมกันหลายๆ จอ

Ruijie CCTV Switch ถูกออกแบบมาเพื่อแก้ปัญหาของระบบกล้องวงจรปิดระดับมืออาชีพโดยเฉพาะ ด้วยฮาร์ดแวร์และฟีเจอร์ระดับ Enterprise-Grade ที่ช่วยให้การรับส่งสัญญาณภาพเสถียร ราบรื่น ไม่กระตุก และควบคุมจัดการง่ายผ่าน Cloud

Part 1: ปัญหาหลักของระบบกล้อง IP Camera ที่พบใน PoE Switch ทั่วไป

1. ปัญหา Video Burst & Traffic Congestion:

   • กล้องวงจรปิดไม่ได้ส่งข้อมูลในอัตราที่คงที่ตลอดเวลา แต่จะส่งข้อมูลเป็นก้อนขนาดใหญ่ (Traffic Burst) เมื่อมีการเคลื่อนไหวผ่านหน้ากล้อง (Motion Detection)

   • Switch ทั่วไปมีขนาด Buffer ที่เล็กเกินไป ทำให้ไม่สามารถรองรับก้อนข้อมูลขนาดใหญ่นี้ได้ชั่วขณะ ส่งผลให้แพ็กเกจข้อมูลถูกทิ้ง (Packet Loss) และภาพเกิดการกระตุกหรือจอดำ

2. ข้อจำกัดด้านระยะทางสายสัญญาณ (100 Meters Limit):

   • มาตรฐานการเดินสายแลน UTP ทั่วไปจำกัดระยะทางไว้ไม่เกิน 100 เมตร หากจุดติดตั้งกล้องอยู่ไกลกว่านั้น ต้องเพิ่ม Switch กลางทาง หรือใช้ตัวแปลง Fiber Optic ทำให้ต้นทุนสูงขึ้น

3. ปัญหาไฟไม่พอ (PoE Budget Overload):

   • กล้องวงจรปิดประเภท PTZ (Pan-Tilt-Zoom) หรือกล้องที่มีไฟส่องสว่าง Infared/Full-Color กำลังสูง ต้องการพลังงานไฟฟ้าสูงกว่าปกติ

   • Switch ที่มี PoE Budget น้อย หรือไม่รองรับมาตรฐาน Hi-PoE (802.3at/bt) จะจ่ายไฟไม่พอ ทำให้กล้องดับเมื่อเปิดไฟ IR ในตอนกลางคืน

4. การตรวจสอบจุดเสียทำได้ยาก (Troubleshooting Difficulty):

   • เมื่อกล้องวงจรปิดดับ ช่างต้องเดินทางไปหน้างานเพื่อเช็กว่าปัญหาเกิดจากตัวกล้อง สายแลนขาด หรือพอร์ต Switch เสีย ทำให้เสียเวลาและมีค่าใช้จ่ายสูง

Part 2: จุดเด่นและฟีเจอร์สำคัญของ Ruijie CCTV Switch

1. Large Buffer Size & Video Optimization (ภาพไม่กระตุก)

• Ruijie CCTV Switch  มาพร้อมกับบัฟเฟอร์การส่งข้อมูลขนาดใหญ่กว่า Switch ทั่วไป 2-3 เท่า

• มีอัลกอริทึมจัดลำดับความสำคัญของ Traffic วิดีโอ (Video Stream Priority) ช่วยรองรับสภาวะ Video Burst ได้อย่างหมดปัญหา ภาพเนียน นุ่มนวล ไม่กระตุก แม้เปิดบันทึกความละเอียด 4K พร้อมกันทุกพอร์ต

2. CCTV Mode & Extend Mode (ส่งไฟและข้อมูลไกลสูงสุด 250 เมตร)

• รองรับโหมด Extend / CCTV Mode เพียงแค่ปรับสวิตช์หรือเปิดผ่านการตั้งค่า

• สามารถขยายระยะทางในการจ่ายไฟ PoE และส่งข้อมูลผ่านสายแลน UTP ได้ไกลสูงสุดถึง 250 เมตร (ที่ความเร็ว 10Mbps ซึ่งเพียงพอสำหรับ IP Camera 1 จอ) โดยไม่ต้องติดตั้งอุปกรณ์ขยายสัญญาณเพิ่ม

3. Smart PoE & Hi-PoE Power Supply (จ่ายไฟเสถียร)

• รองรับมาตรฐาน IEEE 802.3af/at และบางรุ่นรองรับ IEEE 802.3bt (Hi-PoE จ่ายไฟได้สูงสุด 60W – 90W ต่อพอร์ต)

• สามารถจ่ายไฟให้กับกล้อง PTZ, กล้องความเร็วสูง หรือกล้องที่มีระบบทำความร้อน (Heater) ได้อย่างมีประสิทธิภาพ

• มีระบบ PoE Auto Reboot (Self-Healing): ตรวจสอบสถานะการเชื่อมต่อกับกล้องตลอดเวลา หากกล้องแฮงค์หรือหยุดตอบสนอง Switch จะทำการตัดและรีเซ็ตการจ่ายไฟ PoE ที่พอร์ตนั้นๆ เพื่อ Reboot กล้องให้อัตโนมัติ

4. Ruijie Reyee Cloud Management (ตรวจเช็กและดูแลได้จากทุกที่ 24/7)

• Remote Topology & Monitoring: มองเห็นภาพรวมการเชื่อมต่อของระบบกล้องทั้งอาคารผ่านแอปพลิเคชันบนมือถือ หรือ Web Browser

• PoE Port Control: สั่งเปิด-ปิด หรือ Restart จ่ายไฟ PoE รายพอร์ตผ่านมือถือได้ทันทีเมื่อต้องการ Reboot กล้อง

• Real-time Alert: แจ้งเตือนผ่าน Push Notification บนมือถือทันทีเมื่อกล้องดับ สายแลนหลุด หรืออุปกรณ์ Offline

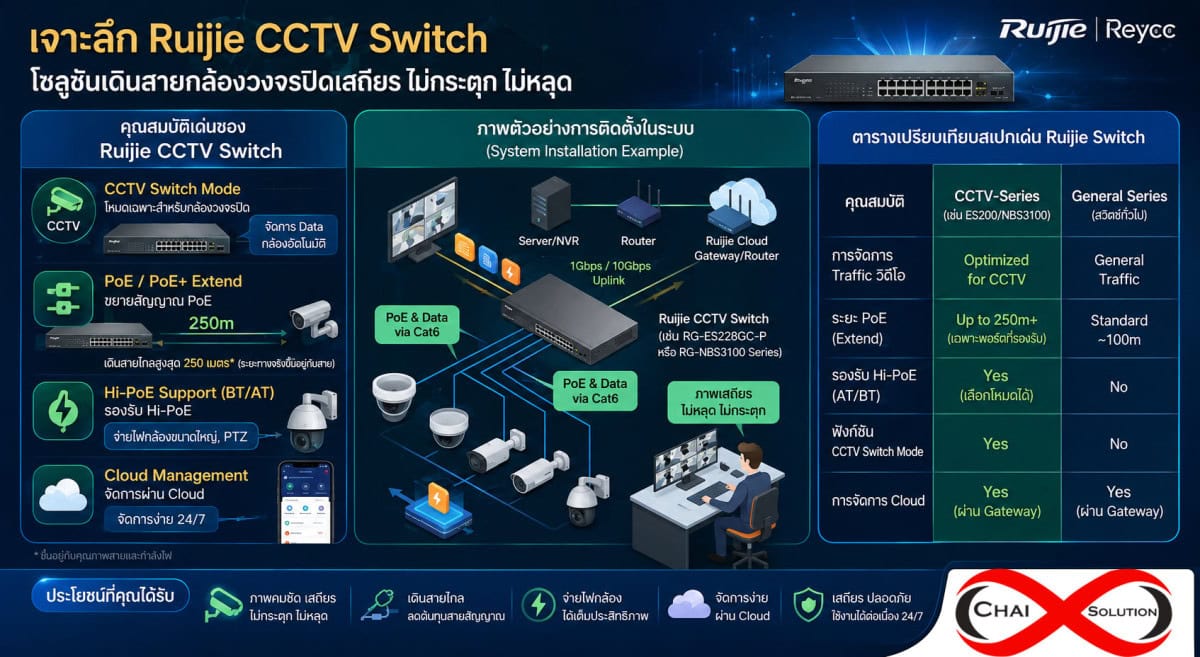

Part 3: สถาปัตยกรรมระบบกล้องวงจรปิดที่แนะนำ (CCTV Network Topology)

โครงสร้างการจัดวางระบบเครือข่ายสำหรับกล้องวงจรปิดแบ่งออกเป็น 3 ระดับหลัก:

1. Edge Layer (CCTV PoE Switch)

• ติดตั้ง Ruijie CCTV Switch ประจำโซน หรือประจำชั้น เช่น รุ่น RG-ES205GC-P, RG-ES209GC-P หรือ RG-ES218GC-P

• ทำหน้าที่รับสัญญาณภาพและจ่ายไฟ PoE ให้กับ IP Camera ในรัศมี 100–250 เมตร

2. Core / Distribution Layer (Gigabit Managed Switch)

• ใช้ Gigabit Switch ที่มีพอร์ต Uplink สปีดสูง (1Gbps หรือ 10Gbps SFP+) เช่น RG-NBS3100 หรือ RG-NBS3200 Series

• รวมสัญญาณจาก CCTV Switch ทุกจุดเพื่อส่งไปยังเครื่องบันทึก NVR และ Server ควบคุม

• ป้องกันคอขวด (Bottleneck) ของปริมาณข้อมูลวิดีโอรวมทั้งระบบ

3. Management & Storage Layer (NVR & Cloud)

• เชื่อมต่อเครื่องบันทึก NVR เข้ากับ Core Switch

• เชื่อมต่อ Ruijie Gateway เข้ากับอินเทอร์เน็ต เพื่อนำระบบทั้งหมดขึ้น Ruijie Reyee Cloud ให้ช่างหรือผู้ดูแลระบบเข้าจัดการได้แบบ遠ระยะไกล

Part 4: สรุปฟีเจอร์เด่นแยกตามซีรีส์ Ruijie Reyee Switch

• RG-ES200 Series (Smart Managed PoE Switch for Surveillance):

  • ออกแบบมาสำหรับงาน CCTV โดยเฉพาะ

  • พอร์ต Gigabit ทุกพอร์ต รองรับการจัดประเภทวิดีโอสมบูรณ์แบบ

  • มีระบบป้องกันไฟกระชาก (Surge Protection) สูงสุดถึง 6kV

  • บริหารจัดการผ่าน Ruijie Cloud ฟรีตลอดอายุการใช้งาน

• RG-NBS3000 / NBS5000 Series (Layer 2 / Layer 3 Managed Switch):

  • เหมาะสำหรับเป็น Core Switch ในโครงการขนาดกลาง-ใหญ่

  • รองรับการทำ VLAN Isolation เพื่อแยก Network กล้องวงจรปิดออกจาก Network Wi-Fi/ใช้งานทั่วไป

  • มีพอร์ต SFP/SFP+ สำหรับเดินสาย Fiber Optic เชื่อมต่อระหว่างอาคาร

Part 5: ตารางสรุปเปรียบเทียบ Ruijie CCTV Switch กับ Switch ทั่วไป

Part 6: ข้อแนะนำในการติดตั้งเพื่อความเสถียรสูงสุด

1. แยก VLAN สำหรับงาน CCTV: ควรแยก VLAN ของระบบกล้องวงจรปิดออกจากระบบ Wi-Fi และคอมพิวเตอร์สำนักงาน เพื่อป้องกันไม่ให้ Broadcast Storm จากเครือข่ายอื่นมารบกวนการส่งภาพ

2. คำนวณ PoE Power Budget ให้ครอบคลุม: ตรวจสอบกำลังไฟ Watt รวมของกล้องทุกตัวในโซนนั้น แล้วเลือก Switch ที่มี PoE Budget สูงกว่าค่ารวมอย่างน้อย 20–30% เพื่อรองรับการทำงานช่วงกลางคืนที่ไฟ IR ทำงาน

3. ใช้สายแลนมาตรฐาน CAT6: สำหรับการเดินสายระยะไกลกว่า 100 เมตรในโหมด Extend ควรใช้สาย UTP CAT6 ที่เป็นทองแดงแท้ (Bare Copper) เพื่อให้การส่งผ่านพลังงานไฟฟ้าและข้อมูลเป็นไปอย่างมีประสิทธิภาพสูงสุด

การเลือกใช้ Ruijie Reyee CCTV Switch จึงเป็นทางเลือกที่คุ้มค่าสำหรับช่างติดตั้งและเจ้าของโครงการ ช่วยลดปัญหากล้องหลุด ภาพกระตุก ลดค่าใช้จ่ายในการเซิร์ฟเวอร์หน้างาน และเพิ่มความน่าเชื่อถือให้กับระบบรักษาความปลอดภัยได้อย่างสมบูรณ์แบบ

Part 7: การคำนวณ Bandwidth และ Storage สำหรับระบบ IP Camera ขนาดใหญ่

เมื่อต้องวางระบบกล้องวงจรปิดที่มีจำนวนกล้องมากกว่า 32-100 ตัวขึ้นไป การคำนวณปริมาณข้อมูล (Bitrate) และการใช้พลังงานไฟฟ้าถือเป็นขั้นตอนที่สำคัญที่สุด เพื่อไม่ให้เกิดคอขวดที่ตัว Switch และ NVR

1. สูตรคำนวณ Bandwidth รวมของระบบ

ตารางประมาณการ Bitrate ตามความละเอียดและ Codec (H.265 vs H.264):

ตัวอย่างการคำนวณ:

หากโครงการใช้กล้องความละเอียด 4MP (H.265) จำนวน 32 ตัว

ปริมาณ Bandwidth รวม = $32 \times 4 \text{ Mbps} = 128 \text{ Mbps}$

ข้อแนะนำ: พอร์ต Uplink ของ PoE Switch ไปยัง Core Switch ต้องมีความเร็วระดับ Gigabit (1000Mbps) ขึ้นไป เพื่อรองรับ Traffic ได้อย่างสบายโดยไม่มีคอขวด

Part 8: คู่มือการตั้งค่าสวิตช์ผ่าน Ruijie Reyee Cloud (Step-by-Step)

การตั้งค่า Ruijie CCTV Switch ทำได้ง่ายและรวดเร็วผ่านแอปพลิเคชันมือถือ โดยไม่จำเป็นต้องต่อสาย Console หรือตั้งค่า IP คอมพิวเตอร์ให้ยุ่งยาก

Part 9: การแก้ปัญหาหน้างานที่พบบ่อย (Surveillance Troubleshooting Guide)

1. กล้องติดๆ ดับๆ ช่วงเวลากลางคืน

• สาเหตุ: ไฟ IR (Infrared) หรือไฟส่องสว่าง Full-Color ของกล้องทำงานช่วงกลางคืน ทำให้กล้องดึงพลังงานไฟฟ้าสูงขึ้น จนเกิน PoE Power Budget รวมของ Switch

• วิธีแก้ไข: เช็กค่า PoE Power Consumption บน Ruijie Cloud หากใช้งานเกิน 80% ของ Power Budget ให้ย้ายกล้องบางส่วนไปต่อกับ PoE Switch ตัวอื่น หรืออัปเกรด Switch ที่รองรับ Power Budget สูงขึ้น

2. ภาพวิดีโอล่าช้า (Latency/Lag) เมื่อดูผ่าน NVR

• สาเหตุ: การส่งข้อมูลกระจุกตัว (Broadcast Storm) จากอุปกรณ์อื่นๆ ใน Network มารบกวนพอร์ตวิดีโอ

• วิธีแก้ไข: เปิดฟังก์ชัน Port Isolation บน Ruijie CCTV Switch เพื่อตัดการสื่อสารระหว่างพอร์ตกล้องด้วยกันเอง ให้ข้อมูลส่งตรงไปหาพอร์ต NVR/Uplink เพียงอย่างเดียว

ตารางเปรียบเทียบสเปกและฟีเจอร์เด่นของ Ruijie Reyee CCTV Switch รุ่นยอดนิยมสำหรับงานกล้องวงจรปิด:
